Equipements Electriques

Raccordements et distributions électriques

Pour son alimentation en électricité, le bâtiment est raccordé en 11kV au réseau public. La cabine à haute tension comporte 12 transformateurs totalisant une puissance de 13.000 kVA.
L’emplacement de cette cabine a été maintenu à son endroit originel, à savoir dans le centre du bâtiment au deuxième sous-sol.

A la verticale de la cabine (1er sous-sol) est implanté le local des Tableaux Généraux Basse Tension (3 x 400 V + N). De ces tableaux partent les lignes d’alimentation vers les tableaux divisionnaires (= distributions électriques générales) et les autres utilisateurs. Tous les raccordements se font suivant le système de distribution de type TN-S (4 fils) ; En vue d’optimiser les caractéristiques des lignes d’alimentation et essentiellement de maîtriser les courants de courtcircuit, les installations ont été subdivisées en plusieurs unités indépendantes :

  • Les installations alimentant l’HVAC: deux unités de chacune 2 x 1.250 kVA
  • Les installations desservant les engins de levage (ascenseurs, monte-charges, escalators) et les cuisines: une unité de 2 x 1.000 kVA
  • Les installations de distribution générale (éclairage + petite force motrice) : deux unités de chacune 2 X 1.000 kVA
  • Les installations et équipementsdits «vitaux»: une unité de 2 x 1.000 kVA.
    Parmi ceux-ci, citons :
    • les ascenseurs pompiers
    • le rappel des ascenseurs vers le niveau d’évacuation
    • l’éclairage de secours
    • les groupes hydrophores
    • les installations de désenfumage

La chaufferie a été implantée au niveau de la toiture (14ème étage).
Elle comporte 3 chaudières au gaz, dont une à condensation. Trois générateurs de vapeur sont également prévus pour l’humidification de l’air. La centrale frigorifique se trouve dans l’infrastructure du bâtiment et est équipée de 4 machines frigorifiques. Deux machines frigorifiques à absorption, alimentées par la chaleur de la cogénération complètent l’installation de production. Les tours de refroidissement de ces machines frigorifiques se trouvent réparties sur deux ailes en toiture.

Afin de réduire la puissance des machines frigorifiques, on a fait appel à une installation de stockage de glace. Cette glace est fabriquée la nuit lorsque la demande d’énergie frigorifique et le prix de l’énergie électrique sont les moins élevés.

Cette glace est stockée dans les sous-sols du bâtiment, dans des bacs spécialement destinés à cet usage. Elle est utilisée le jour pour assurer la climatisation du bâtiment.

La puissance totale de l’installation de chauffage est de 7.800 kW et celle de l’installation de refroidissement de 10.000 kW.

Groupes électrogènes

Deux groupes sont implantés directement sous la cabine à haute tension ; ils peuvent assurer la puissance électrique de 2 x 1.250 kVA, avec une temporisation d’une dizaine de secondes après la survenance d’une coupure de courant.
Les groupes peuvent non seulement fonctionner en parallèle, mais également en parallèle avec le réseau public, de telle sorte que le retour à la situation normale (réseau public présent) se réalise sans nouvelle interruption de courant. Les alternateurs sont entraînés par des moteurs diesel qui sont alimentés à partir de deux réservoirs principaux d’une contenance individuelle de 10.000 litres. Ces réservoirs sont implantés à proximité immédiate des quais de déchargement.

Cogénération

Outre les groupes électrogènes, le bâtiment est équipé d’une centrale de cogénération fonctionnant au gaz et située à l’étage (technique) supérieur du bâtiment. Elle comporte deux moteurs à combustion, fonctionnant au gaz, entraînant chacun un alternateur de 1.250 kVA. Cette centrale produit simultanément de l’électricité et de la chaleur.
L’électricité fournie par la cogénération est utilisée pour les besoins du bâtiment (en parallèle avec le réseau public). La chaleur récupérée est envoyée au collecteur de production d’eau chaude. Cette énergie thermique permet, le cas échéant, le fonctionnement des machines à absorption, qui à leur tour produisent de l’eau glacée pour les installations de climatisation.

L’intérêt d’une telle installation de cogénération réside dans le fait qu’elle utilise moins de combustible pour la production combinée d’électricité et de chaleur qu’une installation qui produirait cette électricité et cette chaleur au départ d’unités de production séparées.

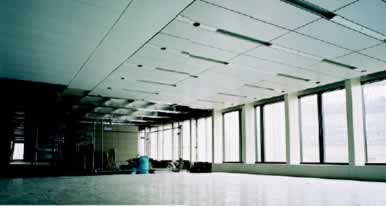

Eclairage des bureaux

Les installations d’éclairage sont caractérisées par des solutions visant aussi bien le confort que l’économie d’énergie en faisant appel aux techniques et aux équipements les plus performants.
Le niveau d’éclairement est adapté de 300 à 500 lux grâce à un variateur d’intensité.
L’éclairage est géré automatiquement l’aide de sondes de lumière et de détecteurs de présence. L’éclairage artificiel est adapté à la lumière du jour. Lorsqu’un bureau est inoccupé, son éclairage artificiel est automatiquement coupé.
En cas de modification du cloisonnement, le système permet les adaptations des circuits d’éclairage rien que par changement de software.
